概要

• 電子工作で、自分が便利、或いは必要と思っている道具というかツールを挙げてみる。
• ほとんどは自分で使っているものだけど、これ書くので調べ直して、欲しくなったものもあります。

• 道具については、かなり独断と偏見があると思います。
• あくまで、自分が気に入ったという個人的な意見での紹介です。

• ただ工具に関しては、ちょっと高くても自分が気に入ったものにした方が良いです。
• 気に入らない工具は、結局使わなくて、無駄になったりするので。。

• 写真は、Amazonとかのリンクになっているので、参考に。
• でも安くても、自分が気に入った工具を買うのが一番です。

基本の道具

• これは、ほとんど必須
• 最低限、これぐらいあれば始められる感じかな。

ニッパー

• 部品の足を切る、配線材を切るということで、これが無いと話にならない。
• まぁ、電子工作する人は既に持ってると思うけど、買うなら、あまり大きくなくて使いやすいもの。

• TOP工業 TP-100 (Tipper)
• ちょっと安っぽい感じだけど、使いやすい。結構丈夫に出来ているので、それなりに太い線も切れる。
  •

• KEIBA KM-017
• TP-100よりは、ちょっと華奢だけど、切れ味は良くて使いやすい。
  •
• ケーブルキャッチャー付きもあるけど、自分は無しのシンプルの方が好き。まぁ、人それぞれですが。

• 自分は、この２つのニッパーが無いと、ちょっと困る感じなので、予備に何個か持っています。
• ヒンジが安っぽくみえるんだけど、このタイプは意外と丈夫（特にTP-100は）。
• 鋳物だと、指挟んだりするし、思い切り力入れると割れたり¹するんだよね。。

• TOP PK-100
• 普通のラジオペンチも持ってるけど、全然使わないが、これは時々使う。
  •
• 大きさがニッパーと同じぐらいなので邪魔にならない。
  • 逆側で一応、細い線の切断もできるし

ワイヤストリッパー

• 配線材の被覆を剥ぐのに必要。
• 0.25mmぐらいからの細い線材用のもの

• VESSEL ワイヤストリッパ No.3500E-2
•
• 3500E-1は、ちょっと太めなので、電子工作用としてはE-2の方が良いと思う。

ハンダゴテ

• これも何でも良いけど、最近は無鉛ハンダが多いので、高めの温度にする必要がある。
• そうすると、どうしても酸化しやすいので、温度調整付きのハンダゴテの方が良い。

• goot RX-802
• 今はこれを使ってる。電源を入れてから、10秒もかからずに使えるぐらい立ち上がりが速い

• PX-280
• ステーションタイプじゃなくても、温調式があるらしい。
  •
• 200〜500℃の範囲で温度設定できる。
• でも今は、国産メーカー以外で 温調式の半田ごてが安くてデザインも良いので、それも試してみたい。。

• コテ先に関しては、自分の好みで言うと、円錐の先を斜めにカットしたみたいな形状が一番使いやすい。 ⇒HRT-1BCとか
• でも、くれぐれもコテ先をヤスリで削ったりしないこと。最近の無鉛ハンダでは特に腐食が一気に進んでダメになる。

• 半田ごて台は、こういうのが良いかも
•
• ワイヤ式のクリーナーはなかなか使い勝手がよい

ハンダ

• 鉛フリーハンダだったら、HOZANのHS301(0.3mm), HS302(0.6mm)が良いと思う。
•

• でも、鉛ハンダが許されるならば、それも持っていた方が、いろいろ便利。
• パターンが大きくて、半田ごての熱容量が足りないときに、有鉛ハンダなら簡単にハンダ付け出来たりするので。。
  • 鉛ハンダなら、0.8mmぐらいの太さでも良いかもしれない。

• 無洗浄フラックスもあった方が良い。
• 上記のようなハンダ線は、フラックス入りなので基本的に不要だけど、スムーズに加熱出来ないとフラックスが飛んでしまったりするし
• ハンダの乗りが悪い時に、ちょっと塗ってからハンダ付けすると、ハンダの切れも良くなる
• ペンタイプのものも便利
•

半田吸取器

• どうしても、ハンダ付け失敗して、ハンダが付き過ぎてしまった時、
• これで、余計なハンダを吸い取ってやり直すことが出来る。

• HAKKO SUPPON 20G
• まぁ、これはいろいろあるけど。例えば、
  •

• エンジニア SS-02は、先端がシリコンチューブになってるから、密着させやすくていいかも。

• でも、かなり反動というか衝撃があるので、パターンや部品の足にダメージを与えることがあるので注意。
• 本当は、HAKKO FR300-81とかの電動吸取り機が欲しいな〜とか思うけれども。。
• 使ったことないけどHSK-300みたいのも良いのかもしれない。

• ハンダ吸取り線
• 網線にハンダを吸取らせるもの。使い捨てだけど、これもあった方が良い
  •
• 表面実装部品のピン間にハンダが入っちゃった時は、衝撃を与えないので、吸取器より安全！
  • 吸取器なくても、まぁ吸取り線だけでも良いかも。

ドライバー

• これは、紹介するまでもない。太いドライバーは差替え式みたいな奴で十分。
•
• ドライバーは、わざわざ買うほどのものじゃないけど、
• 細いのは、長めの奴を＋−両方持ってると便利。
  •

• あと精密ドライバーもあった方が良いかな

• まぁホームセンターで安いの買いましょう。
• 電動ドライバーも欲しくなってしまうけど、電子工作では必須ではないかな。。
  •

テスター

• 電子工作では、やはり必須。
• とりあえず何でも良いので、自分の気に入ったものを使いましょう。
• でもデジタルの方が良いかな。アナログは持ってるけど、普通に使うのはやはりデジタルの方が便利。

• 以前はMETEX P-10（秋月電子）を使っていた。
• 安くて、周波数も容量値も測れる。機能は十分だったんだけど、秋月ではP-10は扱わなくなったらしい。。
• 自分の独断だけど、テスターに欲しい機能²は、
• 導通チェック→ブザーが鳴るものが便利→これは必須
• ダイオードチェック→Ωレンジだと、VFは分からない。でも電圧が足りなくて³どのみちLEDは測れないので、あまり関係ないかも。。
• 容量測定→必須じゃないけど、チップ部品とか使ってるときに、確認したくなるときがある
• 周波数→これも必須じゃないけど、デジタルの信号が出てるかどうか判断する時、けっこう便利なんだよね。。

• SANWA CD732
• 条件にあうのは、意外と無いなぁ。。
• ⇒ちょっと高いかも。
• これはデザインが良いし、ケーブルを収められるのが良いと思う

• KAIWEETS ST600Y
•
• 今は、これを使っている。表示が見やすいし、測定レンジをオートで切り替えてくれる。
• NCV機能で、電灯線が生きているかどうかを検電ドライバーのように調べることもできる
• KM601っていうのもあるんだけど、これはお勧めしない。
• ちょっとデカいし、端子が下側にあるので、ケースに入れたまま使うのが難しいので面倒。
• KM601sは充電式になって、端子がフロントにあるのでまぁ良いかも⁴

ピンセット

• 表面実装部品（SMD）を使うなら、ぜったい必要。
• 先が細くてしっかりしたものを選ぶ。
  •
• でも、とりあえずは100円ショップとかで、できるだけ先が精密な感じのを買って、自分で先をヤスリで細く削って使っても良い。

やっぱり欲しい道具

• あったら便利、というか是非欲しい道具
• 本格的に電子工作やるなら、全部欲しい。
• 少しづつ揃えて行きましょう。
• でも、もう引き返せないところまで行ってしまうと思うけど。。

ピンバイス

• 0.8mmか1.0mmぐらい。できれば2mmぐらいのドリルも欲しい
• ユニバーサル基板等を使ってる時に、部品入んないとか、ちょっとした修正に便利。
  •
• こんな立派な奴じゃなくても、100円ショップとかで、直付けになってる、安いやつを探した方が良い。

ノギス

• ちょっと寸法測りたいときに便利。というか意外と良く使う。
• ⇒ちっちゃい部品サイズの確認等に
• ちょっと小さめの方が逆に使い勝手が良いし、ペン立てとかに立てておける。
• あと、固定用のネジが付いてる奴の方が良い、逆にサイズを合わせてから後で見たりできる
• 安い奴で良いのでしっかりした金属製にしよう。ケガキ針代わりにキズ付けたり⁵できる

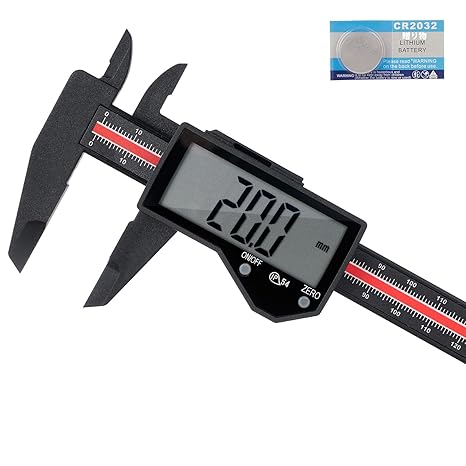

• でも最近はちょっと面倒なので、エンプラのデジタルノギスも使っている

• ちょっとヤワだし、ケガキ針がわりには使えないけど、読むのが楽。。

ルーペ

• 大きな虫眼鏡になってるルーペを使ってる人が多いけど、自分は実体顕微鏡を使うので持ってない
• その代わり、携帯用のルーペを携帯して⁶良く使っている
  • →小さいので、すぐに使えて便利
• ちゃっちいけど、これが一番使いやすい

• 簡単な半田付けのチェックや、ICのレーザー刻印とか見えにくい時も便利⁷
• 個人的には、このx15ぐらいの倍率が使い易いと思う

ヤスリ

• 細い丸ヤスリ、平ヤスリとか。基板の修正や、ケースの加工等に必要
• 安物で十分だけど、ダイヤモンドヤスリは、却って使いづらい⁸ので避ける。
  •
• できれば、でっかい平ヤスリも１個持っていると便利。
• でかいヤスリの場合は、こんな風にちゃんと取ってが付いてる奴の方が力が入って良い。
  •
• こうなると、ただの工作になっちゃうけど。まぁ、でもこれが一番使い易いんだよね。。
• このタイプを１個は持っておいた方がいいかも。

絶縁耐熱テープ

• ポリイミドの耐熱テープ。カプトン⁹テープとも言う。
•
• 基板の上に貼って、その上でスズめっき線とかハンダ付けしても、その熱に十分耐えられる。

• 耐熱性、絶縁性も十分で、丈夫なテープなので、持っているといろいろ便利。
• 薄い茶色のテープで、よく部品とかに貼ってあることがあるので、見たことがあると思う。

コテライザー

• ガス式の半田ごてなんだけど、自分は主にホットブローとして使ってる。
•

• 半田ごてとしても、決して悪くない。熱容量大きいし。
• コテライザー専用ガスもあるけど、ガスライター用のガスを使っても良い。その方が安いし。

• 熱収縮チューブを、縮めるのはドライヤーとかより速いし、静かだし
• ヒートガンも良いけど、やっぱりウルサイし、電気喰う¹⁰からなぁ。
• いろいろな太さの、熱収縮チューブ・セットのようなものを持っていると便利かもしれない。

• あと、ホットグルーを使ったあとに、ホットブローで溶かすとキレイに仕上がる。
• ということで、ついでにホットグルーガンも、おすすめ。
  •
  • これは、ホットグルーを溶かして、接着する道具なんだけど、自分は部品を配線した後に固めて保護するのに使ってる。
  • グルーガンだけだと、なかなかキレイに出来ないんだけど、ホットブローで暖める¹¹と溶けて隙間にもちゃんと入ってくれる。

精密圧着ペンチ

• ヘッダピンのメス側のコネクタ（QIコネクタ・2550コネクタ等）を配線に圧着するための工具
• エンジニア PA-20
  •

• 芯線と、被覆で２回圧着する必要があり、ちょっとコツがあるけど、慣れればキレイに圧着出来るようになる。
• 圧着ペンチがなくても、コネクタ付きのケーブルをバラしてつかえば何とかなるんだけど。。
  •

• でもピンだけ圧着して、熱収縮チューブで覆った方が四角いコネクタより使い勝手が良いので、自分は良く使っている
• 自分は、PA-09を持ってるんだけど、これはちょっと小さいコネクタ用で、ヘッダピン用のコネクタがなんとかぎりぎり作れる
• ものすごく小さいコネクタを使うことがあったので、これにしたけど。電源用等のちょっと大きいコネクタには使えない。

• エンジニア PA-21
• PA-20と同じような品番で、PA-21というのもある。調べてみると、少しダイスの形状が違うらしい。
  • こちらの記事に、適合する端子の一覧が載っている。端子の型番が分かるなら、合ってる方にするべきかも。
  • どちらでも圧着出来ないわけではないらしいが、適合する方が良い¹²ようだ。

• QIコネクタのセットを持っていると、いろいろ便利

実体顕微鏡

• これは贅沢だと思っていたけど、本格的に電子工作やるつもりというか、表面実装部品を使うなら、必須と言ってもいい
• 実際使ってみると、何故もっと早く買わなかったのか後悔するぐらい便利。

• ST-30R-P
• この実体顕微鏡は安いので、どうなんだろうと思っていたけど、
• 結構ちゃんとしていて、SMDや0.5mmピッチのハンダ付け作業には十分な性能。
• でも、そのままの照明なしでは使い物にならないので、自分で LED照明を追加しました。
• ｘ20で十分なので、ｘ40は使わないかな。ハンダ付け作業には、ｘ10〜ｘ15ぐらいが良い様な気がする
• でもこれはもう売ってないみたいなんだよね。

• HOZAN L-50
• これも、x10、x20で、ハンダ付け用として売られている¹³。
  •
• 照明は別途用意しなければならないが、HOZANはハンダ付け専門のメーカーなので、使い勝手が良さそうだ。
  • 予算があれば、これが一番良いかもしれない。

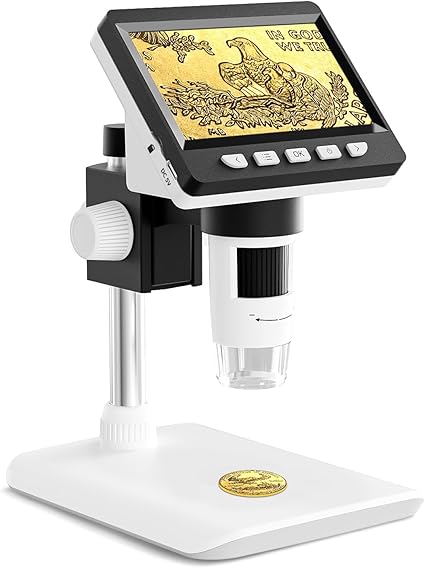

• USB顕微鏡
• でも実態顕微鏡は、慣れないと難しいところもあるので、USB顕微鏡の方が良いかもしれない。

• 商品説明で1000倍って書いてあるけど、せいぜい10〜20倍程度じゃないかな。。でも基板の確認にはちょうど良い倍率

ロジックアナライザ

• デジタル回路やってるなら、やっぱり欲しい。

• Saleae Logic
• PCにUSBケーブル接続して使う。UARTやI2C,SPIの簡易プロトコルアナライザ機能もある。
• これは小さくて、使いやすくて、個人的には、かなりおすすめ。 ⇒Saleaeのサイト
• まぁでも、 ロジックアナライザは、いろいろあるので自分の好きなものを探してみてください。

• 自分の持ってるのは旧型のデジタルのみだけど、秋月で、新型のものを扱うようになったらしい
• ちょっと大きくなったけど、アナログ信号（10Mspsなので、帯域は数Mぐらいだけど）も見れるようになったので良いかも
  •
• でも、ちょっと高いんだよね。旧型はもう少し安かったんだけど。。

• SaleaeのアナライザについてるICクリップは、接続が２箇所で出来たりして地味に使いやすい。
• このICクリップだけ、欲しいぐらい。。

デジタルオシロ

• デジタル・アナログに限らず、欲しい測定器
• デジタルでも、ロジックアナライザだけでは分からないこともある。

• PCにUSB接続して使うデジタルオシロは、いろいろあるけど、自分が使っているのは、
• HANTEK DSO-2250
  •
• 自分の場合、Amazon.comから購入しました。（日本だと、その時点では売ってなかったので。。今は日本でも買えるみたい）
• でも、電子機器はAmazon.comから日本へは送ってもらえなかったので、輸入代行業の転送サービスを使いました。

• 機能は最低限だけど、ユーザーインターフェースが、オシロスコープっぽい処が気に入っている。

• 今となってはちょっと古い機種なので、新しく買うなら USBオシロスコープで、新製品を探した方が良いと思う
• 出来るだけサンプリング周波数が速いものにすること¹⁴。

• 個人的には、画面付きの オシロスコープやDSOより、
• PCに接続する画面の無い USBオシロスコープの方が使いやすいと思っている

• Saleae_Logic8で、アナログ信号見れるようになったみたいなので、それで代用するのもいいのかな。
• まぁ、ちょっと帯域（せいぜい4MHzぐらいかな）がもの足りないけどね。でも低周波なら必要十分か。。

安定化電源

• 安定化電源は、１つは欲しいし、あると便利なんだけど、これが意外と高い。
• 探せば、少し安めのものも見つかるかもしれない。。

• 注意点として、出力をON/OFFできるものにした方が良い。

• 電源ONで、いきなり出力されるものは、前回設定した電圧がどうなっているか分からないので怖い。

• 自分は中古を結構安く買ったんだけど
• でも実際のところ、安定化電源は実験の時、それもたまにしか使っていない。
• 大概は、パソコンのUSB電源、或いはACアダプタのUSB電源の5Vで済んでしまう¹⁵。

• 安定化電源のちゃんとした奴は、結構高価なので、本当に必要か、どのように使うのかを、考えてから購入した方が良いと思う。

おまけ

• 個人的には良く使うんだけど、一般的には本当に必要なのかというようなもの

ハンドラップ

• 無水アルコールとか IPAを入れておいて、手で押すと少量づつ出てくる
•

• アルコールを少量使う度に、容器の蓋を開け閉めしなくても、簡単に使えて便利
• 半田付けした後、ヤニで汚れるがアルコールで拭くとキレイ

• でも付属の蓋がちょっと固い。ヤスリで内側の出っ張りを削ってちょうど良くなった

キムワイプ

• ふつうのティッシュでも良いんだけど、これがあると実験室っぽくなる。
•

• 繊維がしっかりしているので、細かいゴミが出にくい。
• 上のハンドラップとかで、アルコールを少し付けて拭くと、いろいろキレイになる
